1 引言

aiWithWechat主要功能包括用户管理，角色管理，菜单管理，权限管理，问答管理，微信机器人，智能助手等功能。通过aiWithWechat可方便的在微信中进行提问，根据预制的问题得到解答，实现类似于客服机器人的功能，传统的客服机器人问题很难匹配准确，而采用人工智能相关的技术，能让问题的匹配度准确性大幅度增加。本软件采用B/S架构，人机交互界面采用VUE+ElementUI+WeChaty技术开发。

《aiWithWechat系统设计》的编写目的是为了阐明aiWithWechat的总体构想，明确系统建设的主要目标和主要功能，详细阐述技术方案、设计思路和相应的技术途径，确定aiWithWechat的体系结构和组成。

2 引用文档

1) 《Wechaty Introduction》

2) 《OpenAI API Reference》

3) 《aiWithWechat需求分析》

3 技术路线选择

3.1 系统体系结构

目前软件系统体系结构分为2种：

1) C/S结构，即Client/Server （客户机/服务器）结构。该结构由客户机和服务器两部分组成，需要在客户机上安装特定的客户端应用程序，与服务器上的数据库管理系统进行直接交互。

2) B/S结构，即Browser/Server (浏览器/服务器)结构。它是随着Internet技术的兴起，对C/S结构的一种优化或者改进的结构。在这种结构下，绝大部分事务逻辑由web服务器上的web应用服务实现，客户端只需要通过Web浏览器访问Web应用服务即可进行业务处理。

两种结构的对比分析如下表所示：

本系统拟部署运行在公司内部局域网络中，涉及的计算机终端多，相比之下，B/S结构在各方面的对比上更具优势，因此采用B/S结构进行建设更为合适。另外本系统的使用场景是在微信中使用，某种角度来看，微信充当了浏览器的角色，因为不需要考虑安装额外的应用程序在用户终端上。

3.2 系统技术途径

3.2.1 基于SpringBoot的平台开发

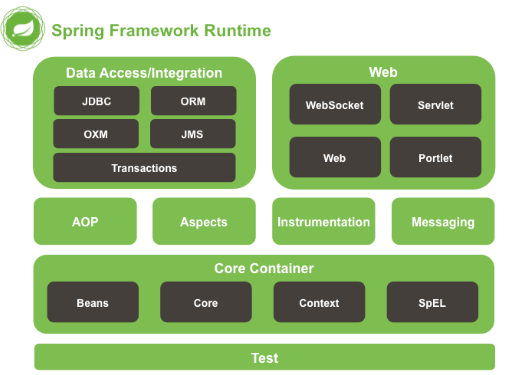

本软件基于SpringBoot的平台技术进行开发，Spring Boot是一个开源的Java开发框架，它简化了Spring应用程序的开发和部署过程。它提供了一种快速构建独立、可部署的Spring应用程序的方式，同时也提供了一些默认的配置和约定，使得开发者可以更加专注于业务逻辑的实现。

Spring Boot的特点包括：

简化配置：Spring Boot通过自动配置和约定大于配置的原则，减少了开发者需要手动配置的工作，大部分情况下只需要少量的配置即可运行应用程序。

内嵌服务器：Spring Boot内置了Tomcat、Jetty等常用的Web服务器，可以直接运行应用程序，无需额外安装和配置。

自动装配：Spring Boot根据应用程序的依赖关系自动装配所需的组件，大大简化了开发过程。

简化部署：Spring Boot可以将应用程序打包成可执行的JAR文件，方便部署和分发。

提供丰富的功能：Spring Boot提供了很多开箱即用的功能，如安全认证、数据库访问、缓存、消息队列等，开发者可以直接使用这些功能，而无需自己实现。

3.2.2 Vue.js

Vue.js是一种用于构建用户界面的渐进式JavaScript框架。它被设计为易于理解和集成的，可以逐步应用到现有项目中。Vue.js的核心库只关注视图层，易于与其他库或现有项目集成。它也可以通过配合使用其他工具和库来构建复杂的单页应用。

Vue.js采用了组件化的开发方式，将页面拆分成多个独立的组件，每个组件都包含了自己的逻辑和样式。这种组件化的开发方式使得代码更加模块化、可复用，并且易于维护。

Vue.js还提供了响应式的数据绑定和虚拟DOM的机制，使得开发者可以轻松地将数据和视图进行关联，并且在数据发生变化时自动更新视图。这种响应式的数据绑定使得开发者可以更加专注于业务逻辑的实现，而不需要手动操作DOM。

除此之外，Vue.js还提供了一些其他的特性，如指令、过滤器、插件等，使得开发者可以更加灵活地扩展和定制Vue.js的功能。

3.2.3 ElementUI

ElementUI是一套基于Vue.js的开源UI组件库，由饿了么前端团队开发并维护。它提供了一系列的高质量、易用且美观的组件，可以帮助开发者快速构建现代化的Web应用程序。

ElementUI的背景可以追溯到2016年，当时饿了么前端团队在开发自己的后台管理系统时，发现市面上缺乏一套完整的、易用的UI组件库。于是他们决定自己开发一套组件库，以满足自己的需求，并将其开源，供其他开发者使用。

ElementUI的特点主要体现在以下几个方面：

高质量的组件：ElementUI提供了丰富的组件，包括按钮、表单、表格、弹窗、导航等等，这些组件都经过精心设计和开发，具有良好的用户体验和可定制性。

易用性：ElementUI的组件都提供了详细的文档和示例，开发者可以很容易地理解和使用这些组件。同时，ElementUI还提供了一套基于Vue.js的命令行工具，可以帮助开发者快速搭建项目。

美观的设计：ElementUI的组件都经过精心设计，采用了现代化的扁平化风格，具有简洁、清晰的界面，能够提升用户的视觉体验。

响应式布局：ElementUI的组件都支持响应式布局，可以适应不同的屏幕尺寸和设备，保证在不同的平台上都能够正常显示。

ElementUI的优点主要包括：

社区活跃：ElementUI是一个开源项目，拥有庞大的开发者社区，可以获得及时的技术支持和更新。

生态丰富：ElementUI与Vue.js紧密结合，可以与Vue.js的生态系统无缝集成，如Vue Router、Vuex等。

可定制性强：ElementUI的组件都提供了丰富的配置项和插槽，可以根据项目需求进行定制。

国际化支持：ElementUI支持多种语言，可以满足不同地区用户的需求。

3.2.4 Wechaty

Wechaty是一个开源的Python库，用于构建微信机器人。它提供了与微信客户端进行交互的功能，可以实现自动化发送消息、接收消息、管理联系人、处理群聊等微信相关的操作。使用wechaty可以方便地构建各种微信机器人，如自动回复机器人、群聊管理机器人、消息提醒机器人等。它提供了简洁的API和丰富的功能，使得开发者可以快速搭建和定制自己的微信机器人。需要注意的是，wechaty是一个第三方库，它并非官方提供的API，因此在使用时需要遵守微信的使用规范和限制，以确保合法合规地使用微信相关功能。

Wechaty的主要功能有：

1. 消息处理：可以接收和发送文本消息、图片、语音、视频等多种类型的消息，可以处理私聊消息和群聊消息。

2. 联系人管理：可以获取联系人列表、查找联系人、添加联系人、删除联系人等操作，可以获取联系人的详细信息，如昵称、头像等。

3. 群聊管理：可以获取群聊列表、查找群聊、创建群聊、加入群聊、退出群聊等操作，可以获取群聊的成员列表、发送群聊消息等。

4. 事件处理：可以处理各种微信相关的事件，如登录事件、退出事件、消息接收事件、联系人变更事件等。

5. 插件扩展：可以通过编写插件来扩展wechaty的功能，实现自定义的消息处理、事件处理等。

Wechaty的核心概念有：

机器人（Bot）：Wechaty是一个开源的聊天机器人框架，可以用于构建个人助手、聊天机器人等应用。

实例（Instance）：Wechaty的实例是指一个Wechaty框架的运行实例，可以通过实例来控制和管理机器人的行为。

消息（Message）：Wechaty中的消息是指从微信接收到的聊天消息，可以是文本、图片、语音等形式。

联系人（Contact）：Wechaty中的联系人是指微信中的用户，可以是个人用户、群组或公众号等。

事件（Event）：Wechaty中的事件是指与机器人相关的各种动作和状态变化，例如接收到新消息、登录成功等。

插件（Plugin）：Wechaty的插件是指扩展机器人功能的模块，可以通过插件来实现自定义的消息处理、事件监听等功能。

Puppet：Wechaty中的Puppet是指用于控制微信客户端的模块，可以通过Puppet来实现登录、发送消息等操作。

Room：Wechaty中的Room是指微信中的群组，可以通过Room来管理群组的成员、发送群消息等。

文件助手（File Box）：Wechaty中的文件助手是指用于处理文件的模块，可以通过文件助手来发送和接收文件。

消息类型（Message Type）：Wechaty中支持的消息类型包括文本、图片、语音、视频等多种形式的消息。

3.3 系统通信方案

基于HTTP的通信方案是一种基于超文本传输协议（HTTP）的通信方式，用于在客户端和服务器之间传输数据。它是一种无状态的协议，即每个请求和响应之间是独立的，服务器不会保留任何关于客户端的信息。

基于HTTP的通信方案通常包括以下几个步骤：

1. 客户端发起请求：客户端通过发送HTTP请求向服务器请求数据。请求包括请求方法（如GET、POST等）、请求头（包含一些元数据，如Content-Type、User-Agent等）和请求体（可选，用于传输数据）。

2. 服务器处理请求：服务器接收到请求后，根据请求的方法和路径，执行相应的处理逻辑。这可能包括从数据库中获取数据、处理业务逻辑等。

3. 服务器发送响应：服务器处理完请求后，会生成一个HTTP响应，包括响应状态码（如200表示成功、404表示未找到等）、响应头（包含一些元数据，如Content-Type、Content-Length等）和响应体（包含实际的数据）。

      4. 客户端接收响应：客户端接收到服务器的响应后，根据响应的状态码和响应头进行处理。如果状态码表示成功，客户端可以从响应体中获取到所需的数据。

基于HTTP的通信方案具有以下特点：

简单易用：HTTP协议的语义简单明了，易于理解和使用。

平台无关性：HTTP协议是基于文本的，不依赖于具体的操作系统或编程语言，可以在不同平台上进行通信。

可扩展性：HTTP协议支持扩展，可以通过自定义的请求头或响应头来传递额外的信息。

可靠性：HTTP协议使用TCP作为传输层协议，保证了数据的可靠传输。

无状态性：HTTP协议是无状态的，每个请求和响应之间是独立的，服务器不会保留任何关于客户端的信息。这使得服务器可以更好地进行负载均衡和扩展。

基于HTTP的通信方案广泛应用于Web开发、API接口设计等领域，是互联网通信的重要基础。

4 总体设计

4.1 设计思路和目标

4.1.1 设计思路

本软件的设计思路如下：

1) 多源融合、多维一体

结合aiWithWechat多样化的数据和应用需求，确保各类问答全面综合的接入、管理、分析，形成各类信息有机融合。

2) 突出重点、综合集成

对aiWithWechat各类数据信息融合系统统筹规划，进行顶层设计，统一技术体制和标准规范，对接平台数据标准化体系。

3) 网络化、服务化体系

基于面向服务的体制搭建aiWithWechat，实现系统、安全、友好、可扩展，满足未来自动化和智能化要求。

4) 基于平台和构件架构，兼容优秀操作系统，实现系统的统筹规划

aiWithWechat在架构设计上遵循“统筹统一、兼容并顾”的原则，依据相应的标准，aiWithWechat可以快速方便的实现与其他系统对接，实现用户的按需使用，数据统一管理，提供统一的访问视图，能够根据用户需求快速检索、获取及灵活组装、实现数据层面的按需获取。

4.1.2 设计目标

主要设计问答管理、微信机器人、智能助手等核心模块；整体软件的层次体系架构应当结构清晰、层次分明，体系的各组成要素、功能组件划分合理；系统内外接口应遵循标准技术体制和规范；应用软件设计模块化、标准化和便于扩展，可进行灵活组合。

4.2 系统组成

针对机器人智能助手需求，aiWithWechat主要由数据库访问、用户认证、用户管理，角色管理，菜单管理，权限管理，问答管理，机器人启动，微信智能助手等功能等11个模块组成，如下表所示。

4.3 架构设计

aiWithWechat按照上述配置项划分，系统架构设计如下图所示：

系统从总体架构上面划分为核心数据层、服务中间层和应用层。

▪ 核心数据层用来存储数据，按照业务数据的类型可以包括日志数据，用户数据，字典数据，文档数据，文档分片向量化数据，异常数据等等，根据数据类型的不同，可以采用关系型数据库（本系统采用Postgresql）进行存储和向量数据库（例如ChromaDB,PGVector等），对于需要高速存取的数据，可以采用内存数据库或key-value数据库，例如SQLite、Redis等。

▪ 系统总体框架按照MVC架构进行构建，其中模型、控制层对应到服务中间层进行实现，主要承担数据处理、业务逻辑及提供前端展现需要的数据处理服务功能，包括约束检查、Job管理、异常处理、数据导入等内容。

▪ 应用层主要实现了系统的核心前端展现Portal门户，需要展现的页面元素和功能模块支持数据显示以及统计分析。

4.4 部署设计

系统在物理上分为操作前端部分和服务后端部分，其中操作终端承载人机操作界面及部分业务逻辑，服务器端主要负责通用核心的业务功能以及数据持久化功能，具体如下图所示：

4.5 系统数据流

aiWithWechat的主要业务流程首先是登录认证，其次是文档上传及训练，然后是文档对话，下述步骤详细描述了整个系统数据流

用户登录：通过用户名和密码登录系统，用户登录将调用统一的用户认证系统进行登录。

问答管理：对预制的问答进行维护。

微信机器人：通过Wechaty启动并管理微信机器人。

智能助手：在微信中发送问题到，系统根据问题进行相似度匹配，如果匹配到则返回预制答案否则通过大模型进行问题回答。

5 功能设计

5.1 数据库访问模块

5.1.1 功能描述

该模块的功能为软件的底层组件，负责与数据库的通信，任何与数据库访问的相关操作都需要通过该模块进行。数据库的连接是通过配置文件获取，当获取到连接信息后，通过代码动态设置数据库的连接相关信息进行数据库连接池创建。

5.1.2 输入

任何需要与数据库的操作。

5.1.3 处理过程

1) 通过配置文件得到相关的连接信息；

2) 建立与数据库的连接池；

3) 通过数据库连接调用对应的数据库语句；

4) 数据库返回执行结果到数据库访问组件；

5.1.4 输出

执行完数据库相关语句的结果，结果内容包括：

1) 数据库语句执行成功或失败；

2) 数据库语句执行的异常信息；

3) 数据库语句执行所返回的结果集；

5.2 用户认证模块

5.2.1 功能描述

该模块的功能是为了对软件的操作者进行权限认证，以提高系统的安全性。

5.2.2 输入

1) 用户名

2) 密码

5.2.3 处理过程

用户输入用户名和密码后，通过调用用户认证接口及权限管理服务验证当前登录用户的有效性，并返回验证结果。

当操作某一具体的功能模块时，权限认证服务向权限管理服务提交请求验证是否具有相关的访问权限，并返回结果。请求时的信息包括功能编号、用户账号等。

5.2.4 输出

返回成功或失败的信息。

5.3 问答管理模块

5.3.1 功能描述

该模块的功能是为了对需要进行预制的问答进行管理，现实中很多的客服都是根据已有的答案回答用户的提问。

5.3.2 输入

1) 问题

2) 答案

3) 备注

5.3.3 处理过程

用户录入相关的问答对，同时会把问题进行向量化处理，并存入到pgVector向量库中。

5.3.4 输出

返回成功或失败的信息。

5.4 启动微信机器人

5.4.1 功能描述

该模块的功能是为了启动微信机器人，通过Wechaty组件调用微信的相关接口，扫描登录到微信的桌面应用，这样就可以拦截并处理所有和这个机器人相关的聊天数据。

5.4.2 输入

1) 配置文件（例如触发拦截的方式，自动回复的消息，回复消息的前缀等等）

5.4.3 处理过程

通过Wechaty的channel进行微信的调用，启动微信的桌面端，用户扫描并登录到微信的桌面端，形成守护进程，等等用户的输入。

5.4.4 输出

返回成功或失败的信息。

5.5 智能助手

5.5.1 功能描述

在微信中单独问问题或者在微信群中问问题，当守护进程拦截到用户的输入后，进行相应的处理并产生回答反馈到微信中。

5.5.2 输入

1) 问题信息

5.5.3 处理过程

用户在微信中输入问题后，微信机器人拦截到了输入的信息，如果有触发符号，则进行处理，否则当做正常的消息等待对应的人进行回复。如果发现有触发的符号，例如("/","/q"等等，在配置文件中进行配置）,则把问题与向量数据库中的问题进行匹配，如果匹配度达到了配置文件中的设置（例如0.75），则把对应的答案从数据库中提取出来用微信直接回复，如果匹配度没有达到预设的值，则调用OpenAI的接口得到对应的回复信息，并通过微信机器人把回复信息展示到微信上。

5.5.4 输出

返回预制的回答或者OpenAI回答的信息。

6 安全性设计

6.1 数据安全

为了保证数据安全，系统在选型时充分的考虑了冗余配置，在数据存储层采用了RAID技术，支持RAID5等多级别冗余方案；在数据存储部分，磁盘阵列支持双控制器配置，保证了数据访问的可靠性；在数据库层采用主从方式，保证了数据库的数据安全性。

6.2 传输安全

系统采用http协议进行数据的传输和信息的交互，出于对数据安全的考虑，可选择SSL进行加密，以保证数据传输的安全性。

6.3 操作安全

系统设计时首先要提供身份认证和访问控制，防止内部人员（也就是合法用户）滥用权力。用户对系统进行重要的和不可修复的操作时系统需要完整记录用户的操作日志，并提供一定的容错能力，保证在系统故障时可以恢复数据。

7 可靠性设计

数据库服务器安装数据库服务端软件，提供数据的存储与管理服务，从而为上层的数据备份、恢复等服务提供相应的基础；磁盘阵列为测距任务相关数据的存储提供存储空间，从而可以实现数据的集中式存储，而且，该种方式具有较好的扩展性。除此之外，磁盘阵列采用了RAID技术和热插拔等技术可以在一定程度上保证数据存储的可靠性。

数据库的备份与恢复是保障系统运行的可靠性功能之一，通过备份策略进行周期性的数据库备份，在出现极端异常的情况下通过备份数据进行数据库恢复。

软件可靠性设计技术一般是指软件整个生命周期中所采用的以保证和提高软件可靠性为主要目标的软件技术。主要的软件可靠性设计技术可归结为以下三种类型：

a）避错、排错设计，即从多方面来避免错误和排除错误，保证软件的质量和可靠性，使之尽量不出错，这是目前提高软件可靠性的主要方法；

b）容错设计，使软件系统即使有错也能正常工作，完成规定的功能。这是在硬件容错技术突飞猛进的影响下出现的软件可靠性设计技术；

c）信息保护设计，信息是程序操作的对象和结果，是软件的重要组成部分。只有确保计算机中信息资源安全可靠，才能确保软件系统的可靠。

8 出错处理机制

软件开发阶段需要对任何可能出现异常的地方进行异常捕获，同时所有的异常信息要抛出到最顶端进行处理。需要按照一定的方式对异常信息进行分类，另外需要定义出通用的错误编码及错误信息提醒给操作员进行人工判断。对于无人值守的任务出现异常时，要设计出异常分级及通知机制进行告警。所有的异常信息都要记录到日志文件中或数据库中，方便运维人员进行跟踪及解决问题。

8.1 系统出错处理设计

a) 出错信息

用一览表的方式说明每种可能的出错或故障情况出现时，系统输出信息的形式、含意及处理方法。

b) 补救措施

补救措施是说明故障出现后可能采取的变通措施，包括：

1) 当原始系统数据万一丢失时可启用副本数据进行恢复；

2) 当一台关键服务器宕机时，热备机器能自动启动；

3) 当软件运行时出现严重异常信息时，操作员能及时得到通知并通过相关日志文件和错误信息进行人工干预；
